產品介紹：

1. 為電子、醫療、光學等多個領域應用而開發的全自動在線式噴射點膠系統

2. 具有明顯的高性價比優勢，可靠耐用，設計精簡，適用于多規格的電路板、基材

3. 配備簡單的友好型操作軟件，確保系統穩定可靠

4. 該系統為芯片封裝、紅膠、電路板組裝、醫療用品等產品的點膠應用而設計，軌道可調節寬度，應用更廣的產品

應用行業：

1. 底部填充

2. 點紅膠

3. 銀漿

4. 包封

5. 表面貼裝

6. 精密涂覆

7. 半導體芯片封裝

8. Dam&Fill等

產品性能及特點：

1. 具備高性能條件下的高性價比

2. 非接觸式噴射閥，實現更小的點膠直徑，從而拓寬更廣的適用領域

3. 非接觸式噴射閥，提高點膠一致性，減少材料浪費，提升產能和良率

4. 成熟穩定的高速運動平臺

5. PROCISS控制軟件操作簡便，編程容易

產品技術參數

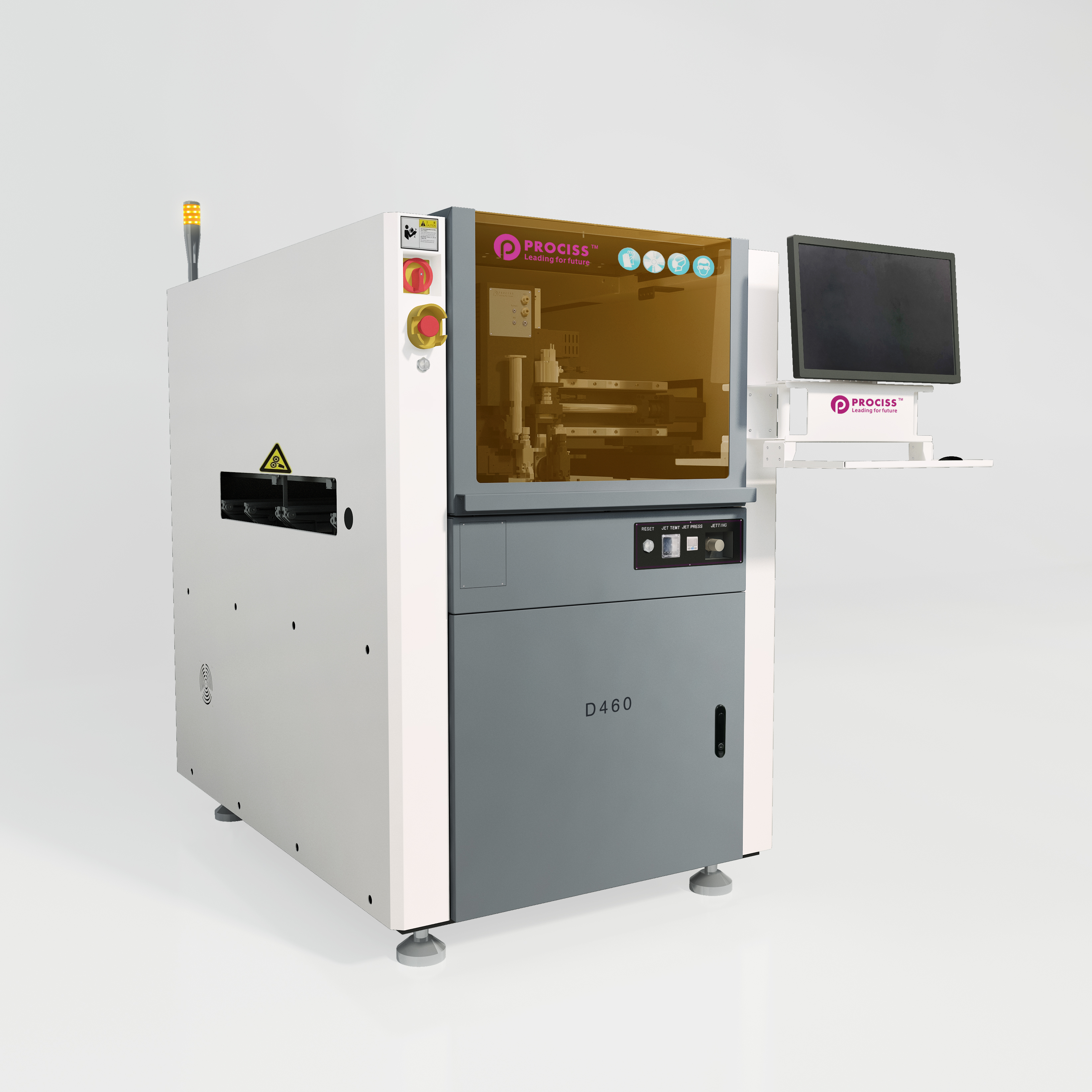

1. 產品型號:D460

2. 外形尺寸:L1480*W980*H1500(mm)

3. 軌道最大負載：3 Kg

4. 控制方式:PROCISS點膠控制系統+CCD視覺系統

5. 點膠區域XY:440*510(mm)

6. CCD視覺定位:自動校準運行精度

7. X、Y、Z驅動方式: 伺服系統+精密絲桿

8. 最高運行速度:1000mm/s（X，Y）

9. 定位精度:±0.01mm

10. 重復精度:±0.01mm

11. 搭載膠閥:氣動式噴射閥/壓電陶瓷噴射閥



12. 膠閥加熱:室溫~120°C±1°C

13. 膠筒容量:10CC

14. 閥嘴清洗裝置:真空清潔

15. 輸入氣壓報警:菜單報警

16. 通訊接口:SMEMA

17. 掃描器插口:RS232

18. 編程模式:在線視覺編程，支持鼠標和鍵盤操作

19. 輸入電壓:AC220V  50/60Hz

20. 輸入氣壓:0.5~0.8Mpa

21. 總功率 :2KW



標準配置:

1. 真空清潔裝置

2. XYZ軸基準點校正平臺

3. 10CC、30CC、55CC供料裝置

4. 聲光報警裝置

5. 噴射氣壓穩定裝置

6. 單軌

選配：

1. 低液位檢測與報警

2. 自動稱重系統( 讀數精度0. 1mg)

3. 激光測高

4. 噴頭加熱裝置

5. 200/300CC供料裝置

6. 預熱與點膠區加熱（1段/2段/3段）

7. 條碼掃描系統

8. Marco壓電噴射點膠閥

9. 氣動噴射閥DS200

10. VERMES壓電噴射點膠閥

11. 螺桿閥DS50
