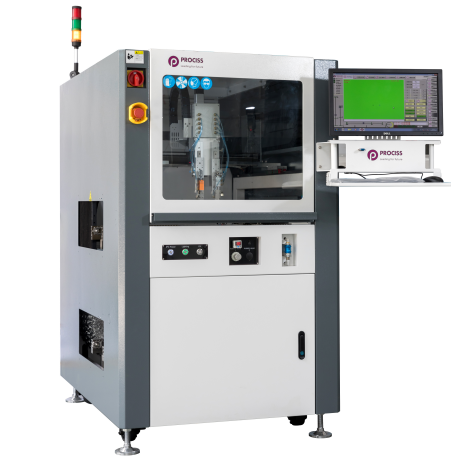

智能涂覆系統C4(多功能型）
產品型號：
產品特點：
1.整體采用鋼體架構設計，可承受高速運行時沖擊，機臺運行平穩無共振噪音； 2.采用工控機搭配運動控制器，WINDOWS 7 操作系統； 3.采用手動示教及CAD導圖編程模式，故障聲光報警及菜單警示； 4.四軸傳動平臺采用精密滾珠絲杠傳動系統搭配松下伺服電機； 5.配備2個膠閥，針式膠閥可搭載針頭校正裝置； 6.Z軸方向能根據異型器件高度自動上升及下降膠閥以調整單次涂覆高度； 7.R軸可以±170°旋轉，膠閥可30°偏移，可以手動調整角度； 8.可實現直線、圓、弧涂覆和點膠； 9.配備一套專用涂料儲膠桶，密封恒久供給方式，供料均勻一致； 10.機臺配有專用清洗裝置，獨立清洗液容器，可自動清洗膠閥； 11.可配有廢氣收集、排放裝置；內置濾網，廢氣排出可達環保標準； 12.配有SMEMA信號端口，可與其他設備線上連接； 13.高精度直流無刷馬達配備不銹鋼加長鏈條，能平滑地傳送，使產品快速、穩定、準確地傳送到指定位置，且不會造成產品撞傷； 14.配有控制按鈕實現“急停”等功能； 15.配有前門報警系統，門開啟則停止工作； 16.質量追溯系統：設備具備二維碼、條形碼掃描功能，可根據條碼記錄產品信息。
服務熱線：產品介紹

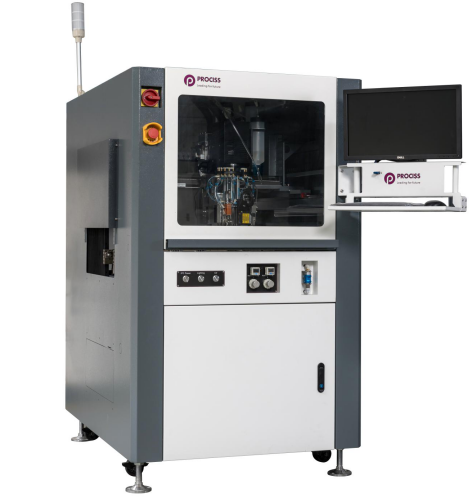

智能涂覆系統C4(多功能型）
設備性能
1.整體采用鋼體架構設計，可承受高速運行時沖擊，機臺運行平穩無共振噪音；
2.采用工控機搭配運動控制器，WINDOWS 7 操作系統；
3.采用手動示教及CAD導圖編程模式，故障聲光報警及菜單警示；
4.四軸傳動平臺采用精密滾珠絲杠傳動系統搭配松下伺服電機；
5.配備2個膠閥，針式膠閥可搭載針頭校正裝置；
6.Z軸方向能根據異型器件高度自動上升及下降膠閥以調整單次涂覆高度；
7.R軸可以±170°旋轉，膠閥可30°偏移，可以手動調整角度；
8.可實現直線、圓、弧涂覆和點膠；
9.配備一套專用涂料儲膠桶，密封恒久供給方式，供料均勻一致；
10.機臺配有專用清洗裝置，獨立清洗液容器，可自動清洗膠閥；
11.可配有廢氣收集、排放裝置；內置濾網，廢氣排出可達環保標準；
12.配有SMEMA信號端口，可與其他設備線上連接；
13.高精度直流無刷馬達配備不銹鋼加長鏈條，能平滑地傳送，使產品快速、穩定、準確地傳送到指定位置，且不會造成產品撞傷；
14.配有控制按鈕實現“急停”等功能；
15.配有前門報警系統，門開啟則停止工作；
16.質量追溯系統：設備具備二維碼、條形碼掃描功能，可根據條碼記錄產品信息。
注：可掛噴射閥，板卡是有高速脈沖輸出端口的
技術參數
廠務要求：
|
1 |
外型尺寸 External Size L*W*H |
950mm*1320mm*1540mm |
|
2 |
電源 Power |
AC220V 50~60Hz |
|
3 |
氣源供給 Air supply |
0.5Mpa~0.8Mpa |
|
4 |
氣源流量 Air Ventilation |
＞10CFM |
配置說明：
|
序號 |
規格內容 |
規格參數 |
|
1 |
重量 Weight |
630KG |
|
2 |
單閥涂覆范圍 Coating Area |
L480mm*W450mm |
|
3 |
調幅范圍 Amplitude modulation range |
50-460mm |
|
4 |
輸送帶高度 Conveyor Height |
920mm±30mm |
|
5 |
軌道最大負載 |
5 Kg |
|
6 |
控制系統 Control System |
工業計算機+運動控制卡 |
|
7 |
驅動方式 Drive Type |
伺服系統+絲桿模塊傳動 |
|
8 |
驅動軸數 Axis |
4軸 |
|
9 |
最大工作速度 Max Work Move Speed |
500mm/sec |
|
10 |
最大元件高度 Max PCB Component Height |
上100mm 下100mm |
|
11 |
編程方式 Programming Type |
示教/離線編程 |
|
12 |
旋轉角度 Rotation Angle |
±170度 |
|
13 |
定位精度 Positioning Accuracy |
0.02mm |
|
14 |
重復精度 Repeat Accuracy |
0.02mm |
|
15 |
膠閥數量 Nozzle Type |
2個（選配） |
|
16 |
膠閥上下 |
滑臺氣缸 |
|
17 |
抽風部分 |
下抽風 |
|
18 |
照明部分 |
防爆燈管 |
|
19 |
檢測部分 |
LED UV光源 |
|
20 |
總功率 Total Power |
2000W |
|
21 |
標配項 |
示教手動編程 |
|
膠閥選配項 |
|
|
針式點膠閥CT100 |
小霧化膠閥CT200 |
|
大霧化膠閥CT300 |
針式霧化閥CT400 |
|
三模式膠閥CT500 |
水簾閥CT600 |
|
撞針閥CT700 |
|
|
氣動噴射閥DS200 |
|
|
|
|
|
供膠方式選配項 |
|
|
10L 膠桶 |
20L 膠桶 |
|
40L 膠桶 |
2L 不銹鋼膠桶 |
|
300CC 供膠（300CC包裝硅膠） |
300CC/500CC針筒 |
|
|
|
|
功能性選配項 |
|
|
環保過濾系統 |
廢液回收裝置 |
|
條形碼掃描系統（一維，二維標簽碼） |
液位檢測系統（稱重檢測） |
|
底部回板系統 |
兩段式輸送 |
|
CCD視覺系統（視覺編程，糾偏，防呆） |
壓板裝置 |
|
MES質量追溯系統 |
可燃氣體監測報警裝置 |
|
UPS不間斷電源 |
一鍵調寬 (在線設備一鍵調寬) |
|
膠水自動循環 |
激光測寬 |
|
膠水過濾 |
手動真空脫泡 |
|
膠水加熱 |
|
|
|
|
|
|
|
