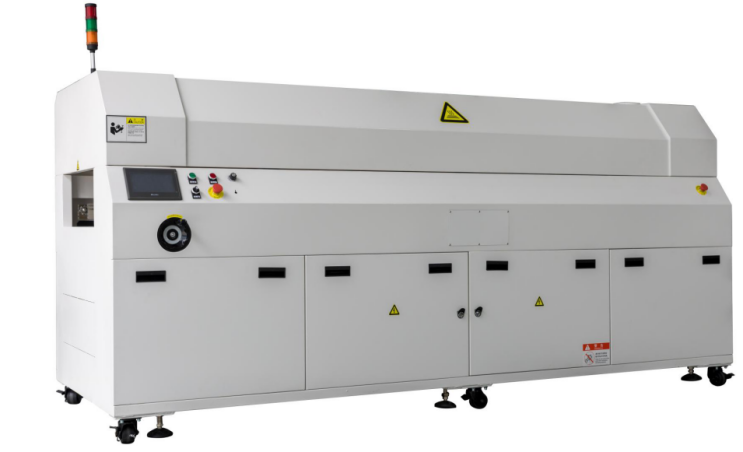

3米紅外固化爐 IR-300A
產品型號：
產品特點：
性能特點： 1、外殼：使用T1.5mm鋼板,內室反光罩使用鏡面不銹鋼板液壓精加工成； 2、底部支架：使用鋼管焊接制作； 3、固定輔助設備：使用帶膠墊腳杯支撐機體； 4、支架封板：使用冷板液壓精加工成型,單面快速型,做計算機白RAL9003烤漆； 5、保溫層：使用硅酸鋁耐高溫棉填充,有效厚度40MM； 6、加熱管：使用紅外加熱管,總功率14.4KW,均勻安裝,設備分6個溫區； 7、輸送方向：左-右或右-左（可選）； 8、輸送導軌：使用自主研發專用鋁導軌,表面做硬化處理，雙邊同步安裝，總長3000mm； 9、導軌調節器：使用1組4寸調節手輪,及3組鍍鋅固定座6點同步調節，軌道有效調寬50-450mm； 10、輸送鏈條：使用2分帶5毫米加長銷碳鋼鏈條,與鋁導軌嵌入式安裝,配鍍鋅同步傳動輪； 11、驅動電機：使用電子調速電機,轉速快慢可調； 12、爐蓋打開方式：電動升降，升降具備極限保護功能，便于操作。 13、PLC+觸摸屏方式控制。 可配有標準的SMEMA信號端口，可與其他設備在線連接。
服務熱線：產品介紹
3米紅外固化爐 IR-300A技術參數
性能特點：
1、外殼：使用T1.5mm鋼板,內室反光罩使用鏡面不銹鋼板液壓精加工成；
2、底部支架：使用鋼管焊接制作；
3、固定輔助設備：使用帶膠墊腳杯支撐機體；
4、支架封板：使用冷板液壓精加工成型,單面快速型,做計算機白RAL9003烤漆；
5、保溫層：使用硅酸鋁耐高溫棉填充,有效厚度40MM；
6、加熱管：使用紅外加熱管,總功率14.4KW,均勻安裝,設備分6個溫區；
7、輸送方向：左-右或右-左（可選）；
8、輸送導軌：使用自主研發專用鋁導軌,表面做硬化處理，雙邊同步安裝，總長3000mm；
9、導軌調節器：使用1組4寸調節手輪,及3組鍍鋅固定座6點同步調節，軌道有效調寬50-450mm；
10、輸送鏈條：使用2分帶5毫米加長銷碳鋼鏈條,與鋁導軌嵌入式安裝,配鍍鋅同步傳動輪；
11、驅動電機：使用電子調速電機,轉速快慢可調；
12、爐蓋打開方式：電動升降，升降具備極限保護功能，便于操作。
13、PLC+觸摸屏方式控制。
14、可配有標準的SMEMA信號端口，可與其他設備在線連接。
技術參數：
|
序號 |
規格項目 |
規格參數 |
|
1 |
外型尺寸 |
L3000mm*W1080mm*H1450mm |
|
2 |
PCB傳輸高度 |
920±30mm
|
|
3 |
運輸速度 |
500mm-1800mm/min |
|
4 |
傳送方向 |
L→R（R→L） |
|
5 |
傳輸馬達功率 |
AC220V 60W |
|
6 |
軌道最大負載 |
5 Kg/米 |
|
7 |
PCB寬度 |
MAX450mm
|
|
8 |
調幅方式 |
手動調節 |
|
9 |
發熱管類型 |
紅外發熱管 |
|
10 |
發熱管數量 |
24個 |
|
11 |
加熱溫區數量 |
6個 |
|
12 |
爐蓋打開方式 |
電動升降 |
|
13 |
反光罩類型 |
SUS304反光罩 |
|
14 |
溫度調節范圍 |
室溫—110度 |
|
15 |
溫控精度 |
±20℃ |
|
16 |
升溫時間 |
約10分鐘
|
|
17 |
PCB板大小 |
MAXW450*L450 |
|
18 |
PCB板元器件過板高度 |
MAX上75mm 下75mm |
|
19 |
電源 |
AC380V+N+PE |
|
20 |
總功率 |
15KW(恒溫狀態下約為8KW) |
|
21 |
重量 |
約725kg |
|
22 |
設備顏色 |
RAL9003 |
|
選配項 |
|
|
底部回板系統 |
MES質量追溯系統 |
|
自動調寬 |
一鍵調寬 |
|
|
|
