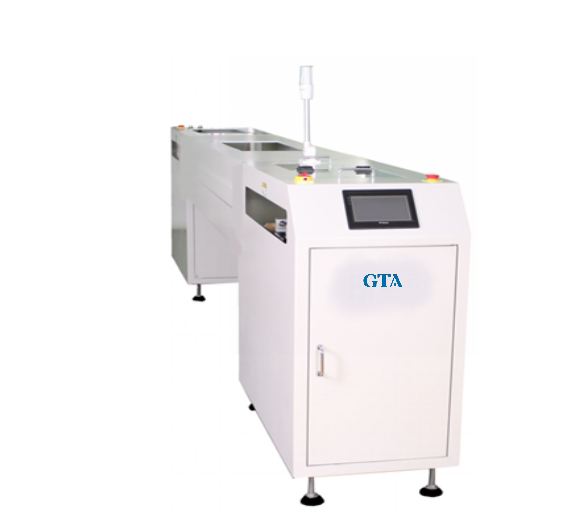

雙臺車平移機
產品型號： PT-290-FATN
產品特點：
此設備應用于兩條平行SMT線銜接,后面可接雙軌回流焊/兩臺單軌回流焊;可以實現兩進兩出/兩進一出等生產模式.
服務熱線：產品介紹
一、設備特點
1、結構：封閉式的機身結構，確保操作更安全；兩個移動臺車接板，中間反方向出板。
2、采用LED三色工作指示燈觸摸屏操作界面。
3、控制系統采用松下PLC可編程控制器
4、傳感器：歐姆龍。
5、采用專用傳送軌道鋁槽設計防止卡板
6、順滑平行的滾珠絲桿寬度調節方式。
7、平移采用研控步進馬達傳動，停位精準平穩
8、標準SMEMA通訊接口，可與其他自動化設備通訊連接。
二、 技術參數
機器外形尺寸：2900(L)*500(W)*1050(H)或客戶指定
電路板尺寸(mm)：50*50~460*250
循環時間：20.0 sec
電源及功率：AC220V±10V, 50/60HZ
工作高度(mm)：900±20(std)
重量(KG)：280
壓縮空氣供氣氣壓：４－６bar
電路板厚度：最小0.6mm厚
皮帶類型：4mm扁平帶
軌道技術要求可選：（或客戶指定）
（1）FA:一個固定軌道加一個活動軌道
（2）1A:一個活動軌道
（3）2A:兩個活動軌道
（4）F2A:一個固定軌道加兩個活動軌道
三、設備配置
馬達：雷賽
PLC：松下
觸屏：顯控
磁性開關：SMC
氣缸：SMC
軸承:NSK
調寬絲桿:TBI
限位開關:歐姆龍
感應器:歐姆龍
繼電器:歐姆龍
開關電源:歐姆龍
