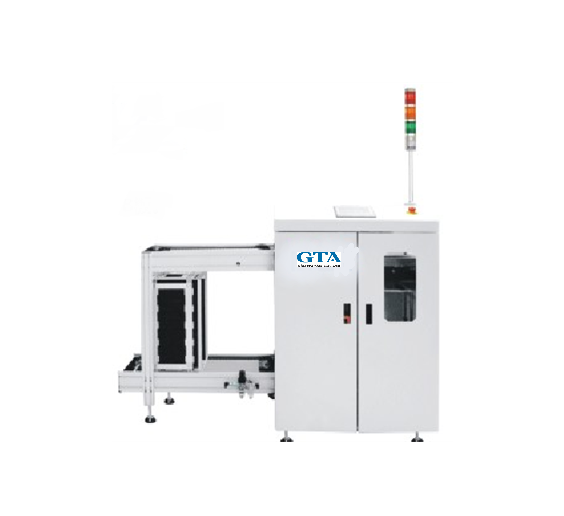

全自動吸板上板一體機（全自動吸上板機）
產品型號： VL-M-TN
產品特點：
適用于SMT產線提/推送基板,集成真空吸板和料箱推板兩種功能。
服務熱線：產品介紹
一、 設備特點
1、LED三色工作指示燈，7寸人機界面操控
2、主機身由鈑金折彎焊接而成
3、傳送馬達采用臺灣馬達，性能穩定
4、特殊氣路設計，可平穩將PCB板推出
5、具有真空吸板上板與料箱上板兩種模式
6、順滑平行的絲桿寬度可調方式
7、PLC控制系統，可編程控制器
8、SMEMA標準四芯信號線，可直接與其他設備連線使用
二、 技術參數
機器外形尺寸：1780(L)*960(W)*1250(H)
電路板尺寸(mm)：50*50~330*250
電路板上板時間：15.0 sec
工作高度(mm)：900±20(std)
電源及功率：AC220V±10V, 50/60HZ
傳輸速度：0.5－20米每分鐘或客戶指定
壓縮空氣流量:最大１０升／分鐘
電路板厚度:最小0.6mm厚
電路板最大容量:400片（0.6毫米厚電路板）
三、設備配置
馬達：VTV 升降絲桿:TBI
限位開關:歐姆龍 軸承:NSK
氣缸：SMC 磁性開關：SMC
觸屏：顯控 PLC：松下
繼電器:歐姆龍 感應器:歐姆龍
開關電源:歐姆龍
