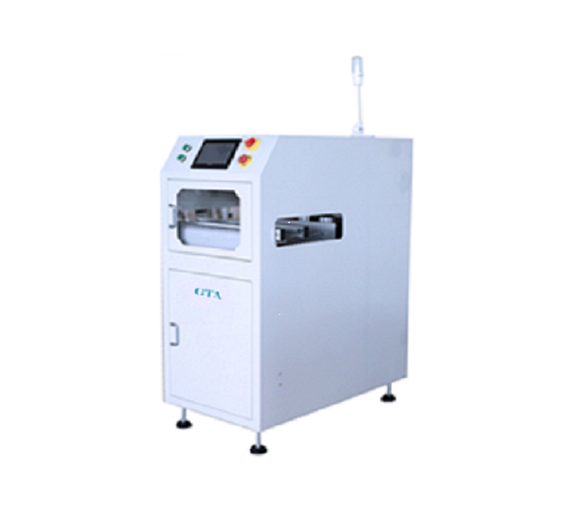

標準真空吸板機
產品型號： LV-350W-TN
產品特點：
應用于SMT產線投送線路板,通過吸盤將基板吸附提送至運輸軌道;適用于剛開包裝的新板.
服務熱線：產品介紹
一、設備特點
1、采用LED三色工作指示燈，7寸人機界面操控。
2、主機身采用鈑金折彎焊接而成。
3、采用專用傳送軌道鋁槽設計防止卡板。
4、傳送馬達采用臺灣馬達，性能穩定。
5、平移部分采用步進馬達傳動，停位精準平穩。
6、吸嘴定位采用萬向定位機構，可隨意調整位。
7、支撐腳采用專用M16膠底腳杯，防震，不易移位。
8、順滑平行的絲桿寬度調節方式。
9、控制系統采用PLC可編程控制器。
10、兼容的SMEMA接口
二、 技術參數
機器外形尺寸：600(L)*1130(W)*1270(H)
電路板尺寸(mm)：445*50~350
電路板上板時間：15.0 sec
工作高度(mm)：900±20(std)
電源及功率：AC220V±10V, 50/60HZ
供給氣壓：5kgf/cm2
傳輸速度：0.5－20米每分鐘或客戶指定
壓縮空氣流量:最大１０升／分鐘
電路板厚度:最小0.4mm厚
電路板最大容量:200片（0.6毫米厚電路板）
一、 設備配置
馬達：VTV 升降絲桿:臺灣TBI
限位開關:歐姆龍 感應器:歐姆龍
繼電器:歐姆龍 開關電源:歐姆龍
PLC：松下 軸承:NSK
氣缸：SMC 磁性開關：SMC
觸屏：顯控
